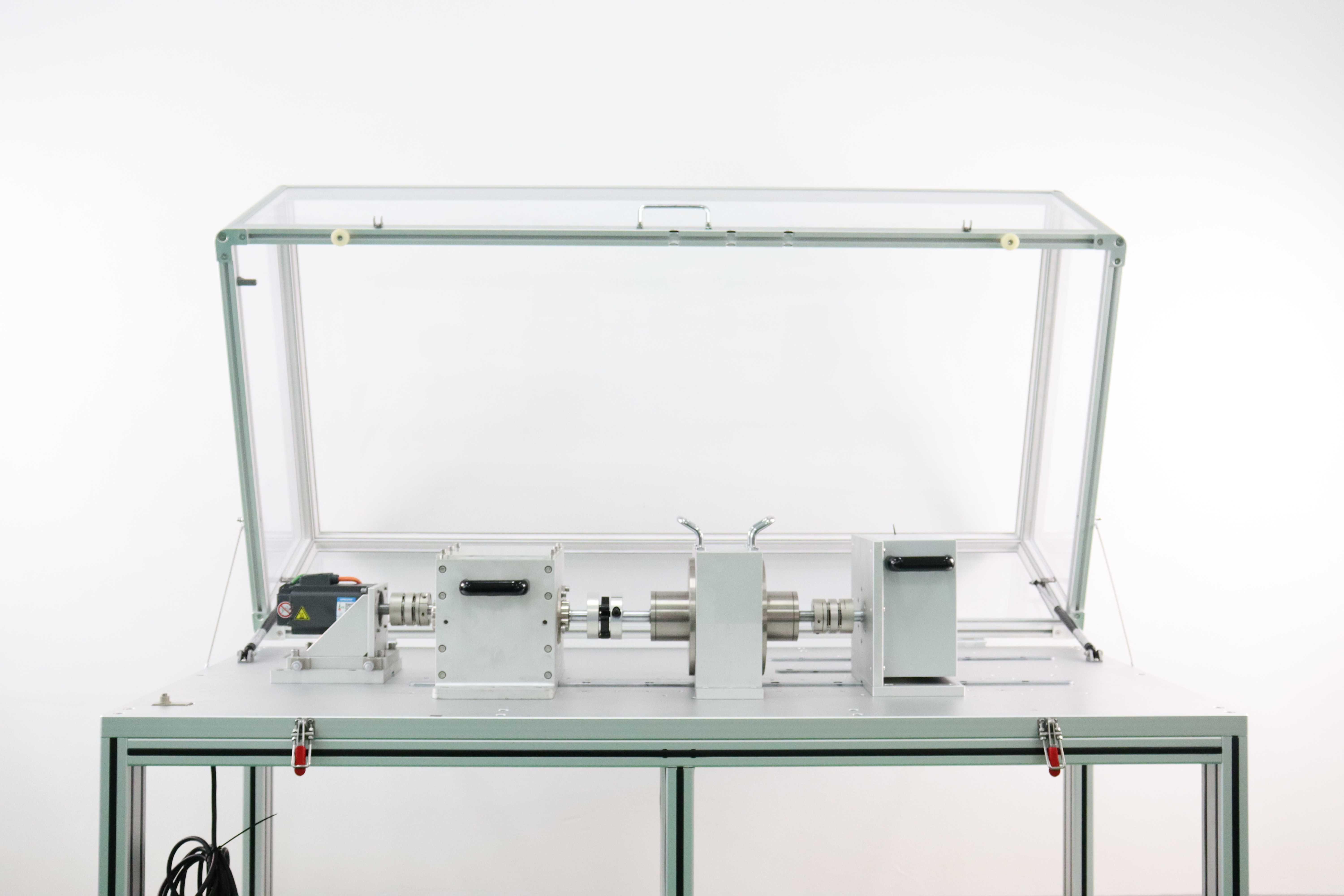

04系列--动力传动系统故障模拟试验台
朝坤测试研制和生产的旋转机械故障模拟试验台，可模拟常见机械故障，如齿轮箱、转子、轴承、电机、轴、皮带、轴、皮带、油膜涡动等。模块化的设计便于故障件的更换、安装，操作十分方便。
一、研究要素
> 学习基于振动特性的动力传动系统研究，包括滚动轴承、直齿/斜齿/行星轮、电机等
> 学习基于振动特性的齿轮损伤识别
> 了解齿轮类型对振动的影响（直齿/斜齿/行星轮）
> 了解润滑对齿轮的影响
> 齿轮损伤定位
> 了解中心距和齿间距对齿轮振动的影响
> 研究滚动轴承振动特性
> 研究电机振动特性
二、特色
> 齿轮种类丰富：含有多种齿轮种类
> 可研究单一类型齿轮，亦可研究多种类型齿轮联动后的整个传动系统振动特征
> 操作方便：模块化设计，便于齿轮箱以及齿轮的拆装
> 特征信号明显：结构简单，做工精良，信号明显
> 齿轮箱上端盖，可方便调节齿间轮
> 测试方便：齿轮箱上均预置加速度安装孔，方便数据采集
> 可引入齿轮、
轴承、电机等故障，以及各种拟合故障研究
三、技术参数
电机： 变频电机、功率2.2KW、额定转速2880rpm，最高转速5000rpm（短时）
磁粉制动器： 50Nm ，水冷
轴： 钢制车削，直径20mm
平行齿轮箱： 刨分式单双级可调平行齿轮箱，直齿斜齿可替换；2模，浸油润滑；可通过旋钮调节齿间隙
故障直/斜齿轮： 包括断齿、齿面磨损、点蚀故障齿轮，各一套
行星齿轮箱： 刨分式单双级可调行星齿轮箱
故障行星轮/太阳轮：包括断齿、齿面磨损、点蚀故障齿轮各一个
故障轴承： 圆柱滚动轴承，包括全新完好轴承、外圈故障、内圈故障、滚动体故障、混合故障各一个
电气控制： 专用电气控制柜，控制柜内置24V，可对力、扭矩、转速计等传感器供电、电源通过触摸屏设置电机转速、负载大小，内置多种电机变换 曲线，并可以对其进行自定义设置。触摸屏上可实时显示转速、负载扭矩、径向加载力大小
